Программа для анализа, гидравлического моделирования и оптимизации работы внутрипромысловых трубопроводных систем в составе комплексной модели наземной инфраструктуры месторождений нефти и газа
SGT Pipe
Области применения:
Система нефтегазосбора, нефте- и газо-сепараторы в составе добывающей технологической линии
Трубопроводная сеть системы ППД в составе нагнетательной линии
Отдельные водоводы низкого и высокого давления совместно с насосами ППВ/ППД
Нефтепроводы и газопроводы
Система нефтегазосбора, нефте- и газо-сепараторы в составе добывающей технологической линии
Трубопроводная сеть системы ППД в составе нагнетательной линии
Отдельные водоводы низкого и высокого давления совместно с насосами ППВ/ППД
Нефтепроводы и газопроводы
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
Решаемые задачи

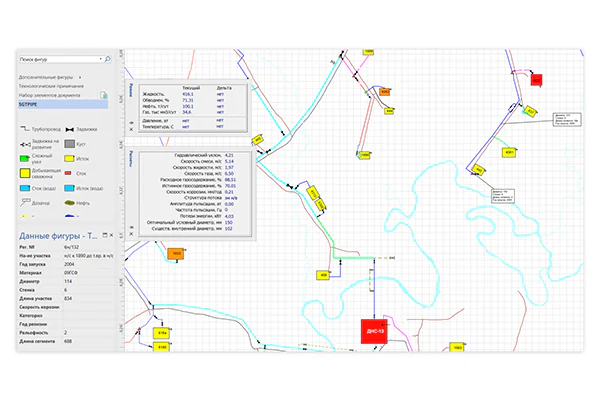

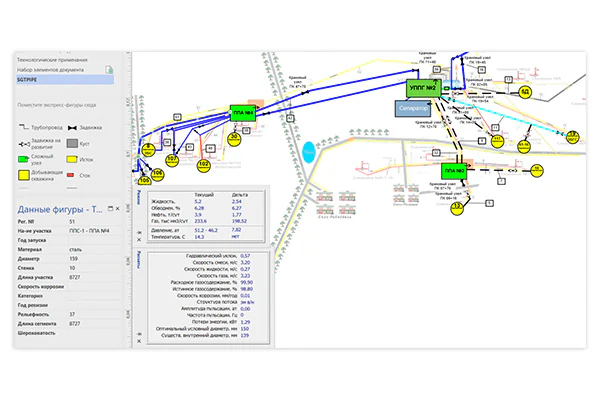

- Оперативный гидравлический расчет сложных трубопроводных систем. Анализ текущего состояния, выявление узких мест и моделирование мероприятий по их устранению.
- Подбор оптимальных диаметров проектируемых трубопроводов по критерию минимизации удельных энергетических затрат на транспорт продукции

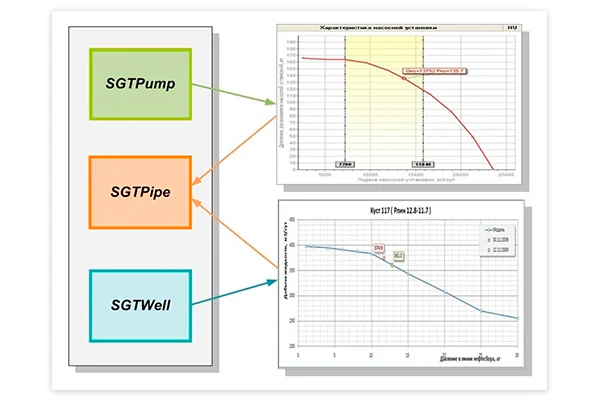

- Комплексный расчет и оптимизация добывающей линии, подбор системы нефтегазосбора совместно с добывающими скважинами (по моделям SGT Well)
- Комплексный расчет и оптимизация нагнетательной линии, подбор трубопроводов совместно с насосами системы ППД (по моделям SGT Pump) и нагнетательными скважинами (по моделям SGT Well)
- Моделирование и оптимизация влияния системы нефтегазосбора на добычу продукции и энергоэффективность добывающих скважин (по моделям SGT Well) при планировании мероприятий по увеличению добычи нефти
- Совместная оптимизация работы трубопроводной системы и насосов наземной инфраструктуры ППН/ППД/ППВ (по моделям SGT Pump)
- Комплексный расчет и минимизация энергетических затрат на добычу и транспорт добываемой продукции и системы ППД
- Расчет и анализ коррозионной активности транспортируемых потоков. Планирование и оптимизация ингибиторной защиты трубопроводов
- Расчет натурных остатков в трубопроводной сети
- Расчет потерь продукции при порыве трубопровода
- Вывод данных для отчетности в табличном и графическом виде в форматах Microsoft Office.
Методика гидравлических расчетов SGTFLOW
Гидравлические расчеты течения нефте-водо-газовых смесей с учетом мехпримесей и химреагентов в рельефных трубопроводных сетях и их оптимизация.
Оригинальная методика SGTFLOW дает высокую достоверность результатов гидравлического моделирования, подтвержденную многочисленными экспериментальными данными на месторождениях Западной Сибири с 2005 года.
Оригинальная методика SGTFLOW дает высокую достоверность результатов гидравлического моделирования, подтвержденную многочисленными экспериментальными данными на месторождениях Западной Сибири с 2005 года.
Сравнительная оценка использования модуля SGT Pipe и методики SGTFLOW
В 2006 году силами Блока технологий ТНК-BP был проведен сравнительный анализ SGT Pipe и PIPESIM (Шлюмберже. Моделирование площадок нефтесбора Самотлорского месторождения показало адекватность методики SGTFLOW и эффективность использования SGT Pipe при решении задач реконструкции трубопроводных систем (в частности, для подбора диаметра трубопроводов). Модуль SGT Pipe был принят в качестве стандарта расчетов наземных трубопроводов.
В марте-апреле 2007 года при поддержке BP на основе предоставленных BP EPTG Pipeline Systems Team реальных промысловых данных месторождений Западной Сибири и Северной Америки был проведен сравнительный анализ методик гидравлических расчетов SGTFLOW, Beggs & Brill Revised и OLGAS 2000 (SPT Group, ранее Sandpower Petroleum Technology). Проведенный анализ выявил неточность методики Beggs & Brill Revised при моделировании течения нефте-водо-газовой смеси с высоким газовым фактором и/или при низких скоростях потока в рельефных трубопроводах. В то же время, анализ показал лучшую точность и идентичность результатов моделирования методик SGTFLOW и OLGAS 2000.
Материалы сравнительного анализа, одобренные BP Pipeline Systems Team, опубликованы в Интернет по адресу: http://www.oil-info.ru/content/view/182/56/
В марте-апреле 2007 года при поддержке BP на основе предоставленных BP EPTG Pipeline Systems Team реальных промысловых данных месторождений Западной Сибири и Северной Америки был проведен сравнительный анализ методик гидравлических расчетов SGTFLOW, Beggs & Brill Revised и OLGAS 2000 (SPT Group, ранее Sandpower Petroleum Technology). Проведенный анализ выявил неточность методики Beggs & Brill Revised при моделировании течения нефте-водо-газовой смеси с высоким газовым фактором и/или при низких скоростях потока в рельефных трубопроводах. В то же время, анализ показал лучшую точность и идентичность результатов моделирования методик SGTFLOW и OLGAS 2000.
Материалы сравнительного анализа, одобренные BP Pipeline Systems Team, опубликованы в Интернет по адресу: http://www.oil-info.ru/content/view/182/56/
Хотите получить бесплатный тестовый период SGT Pipe?
Функциональные особенности программы
Вопросы и ответы
Проекты трубопроводов успешно согласуются РосТехНадзором при указании методики расчетов SGTFLOW уже более 10 лет, отдельная сертификация на методику и программу гидравлического расчета трубопроводов не требуется. В случае возникновения каких либо вопросов по гидравлическим расчетам с использованием SGT Pipe и методики SGTFLOW, мы сами связываемся со специалистами РосТехНадзора и урегулируем их.
Для того чтобы опробовать работоспособность модуля на реальных промысловых задачах Заказчика, у нас предусмотрено заключение договора с периодом пробной эксплуатации, по результатам которого Заказчик имеет право отказаться от дальнейшего использования модуля без оплаты за этот период.
Перед началом использования мы проводим дистанционный 3-дневный курс обучения работе SGT Pipe. После него на протяжении всего периода эксплуатации мы проводим сопровождение пользователя, отвечая на все вопросы связанные с использование SGT Pipe. Эти услуги уже входят в стоимость лицензии.

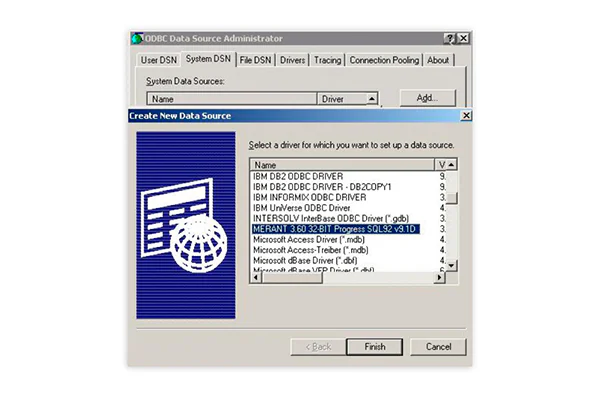

SGT Pipe хранит данные для расчетов и их результаты в открытом виде в файлах Microsoft Visio. Интеграция SGT Pipe в информационную среду заказчика возможна на основе стандартных механизмов обмена данными среды Microsoft Office, а доступ к расчетным данным может быть получен и без непосредственного использования SGT Pipe. Например, обмен табличными данными по режимам добывающих и нагнетательных скважин возможен через механизм ODBC, или непосредственно из файлов Microsoft Excel.
Хотите получить дополнительную информацию о SGT Pipe?
История использования и отзывы
Внедрим и оптимизируем SGT Pipe для вашей организации:
Обучим пользователей
Поможем в развертывании
Интегрируем в информационную среду
Обеспечим техническую поддержку на все время работы
Дополним базу данных насосного оборудования используемым на Вашем предприятии
Поможем в развертывании
Интегрируем в информационную среду
Обеспечим техническую поддержку на все время работы
Дополним базу данных насосного оборудования используемым на Вашем предприятии
—
—
—
—
—
—
—
—
—
А также:

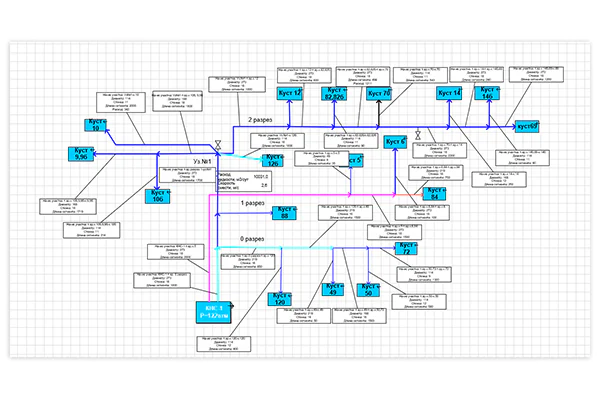

1.) Создание гидравлической модели SGT Pipe сложной трубопроводной сети. Ввод и верификация данных, создание процедур динамического импорта режимов добывающих/нагнетательных скважин.
2.) Оптимизация диаметров и структуры существующей и/или проектируемой сети трубопроводов. Выявление узких мест, расчет оптимальных диаметров.
3.) Оптимизация работы системы ППД, увеличение энергоэффективности и снижение энергозатрат системы насосы ППД+трубопроводы+нагнетательные скважины.
4.) Оптимизация работы системы добывающие скважины + нефтегазосбор при планировании проектов реконструкции и обустройства месторождений. Увеличение энергоэффективности, снижение удельных энергозатрат на добычу.
1.) Создание гидравлической модели SGT Pipe сложной трубопроводной сети. Ввод и верификация данных, создание процедур динамического импорта режимов добывающих/нагнетательных скважин.
2.) Оптимизация диаметров и структуры существующей и/или проектируемой сети трубопроводов. Выявление узких мест, расчет оптимальных диаметров.
3.) Оптимизация работы системы ППД, увеличение энергоэффективности и снижение энергозатрат системы насосы ППД+трубопроводы+нагнетательные скважины.
4.) Оптимизация работы системы добывающие скважины + нефтегазосбор при планировании проектов реконструкции и обустройства месторождений. Увеличение энергоэффективности, снижение удельных энергозатрат на добычу.
