Программа для расширенного моделирования работы газлифтных скважин
SGT Gaslift (Frida WK)

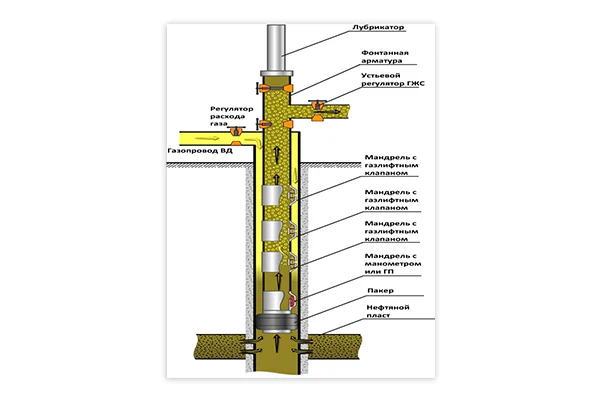

Области применения: стационарный компрессорный и бескомпрессорный газлифт бескомпрессорный внутрискважинный газлифт газлифт с помощью передвижного компрессорного агрегата для освоения и исследования скважин (колтюбинг)
— — —
—
— —
—
—
—
Решаемые задачи
Моделирование работы скважин с помощью компрессорного и бескомпрессорного газлифта, в том числе с помощью передвижного азотного компрессорного агрегата и гибких НКТ (колтюбинг).
Подбор компоновки подземного оборудования газлифтных скважин (глубин и параметров точек инжекции газа) по встроенной базе данных подземного оборудования.
Расчет необходимого пускового давления и ресурса закачиваемого газа.
Расчет забойного давления фактического режима работы скважин по лифту и затрубному пространству.
Расчет регулировочной кривой и потенциала (максимального дебита) газлифтных скважин.
Расчет рабочего диапазона и рекомендуемого значения расхода закачиваемого газа для обеспечение его максимальной эффективности.
Расчет параметров закачки газа для предотвращения самозадавливания газовых и газоконденсатных скважин при снижении пластового давления и росте содержания жидкости.
Пакетная обработка журнала замеров (расчет забойного давления) при освоении и исследовании скважин с помощью гибких НКТ (колтюбинг) или колонны НКТ с пусковыми муфтами (многоточечная инжекция газа).
Проектирование компоновки подземного оборудования для обеспечения заданного режима работы скважины.
1. Подбор подземного оборудования
2. Расчет режима работы скважины
3. Расчет характеристической кривой и выбор оптимального режима работы скважины
Расчет согласованного режима работы (ПЗС, лифта, устьевого штуцера, выкидного коллектора) для заданной компоновки подземного оборудования и давления в линии нефтегазосбора.
Хотите получить бесплатный тестовый период SGT Gaslift (Frida WK)?
Оставить заявку

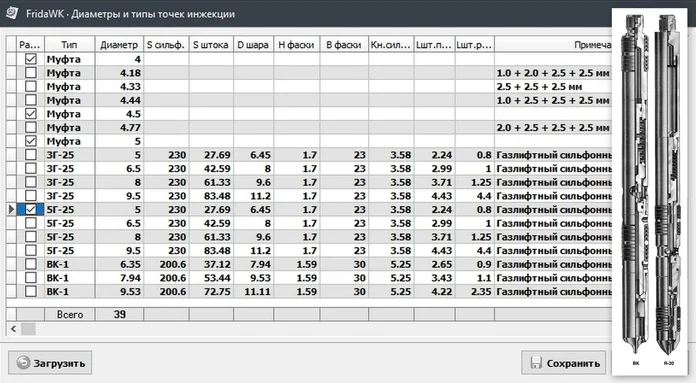

Актуальная база данных скважинного оборудования:

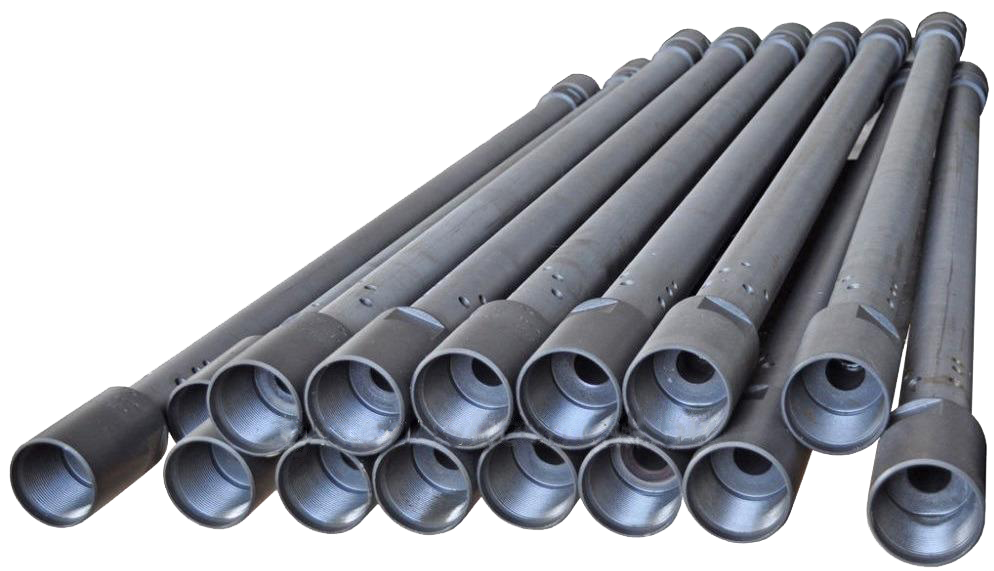

Обсадные и насосно-компрессорные трубы
Пусковые муфты
Газлифтные клапаны
—
—
—

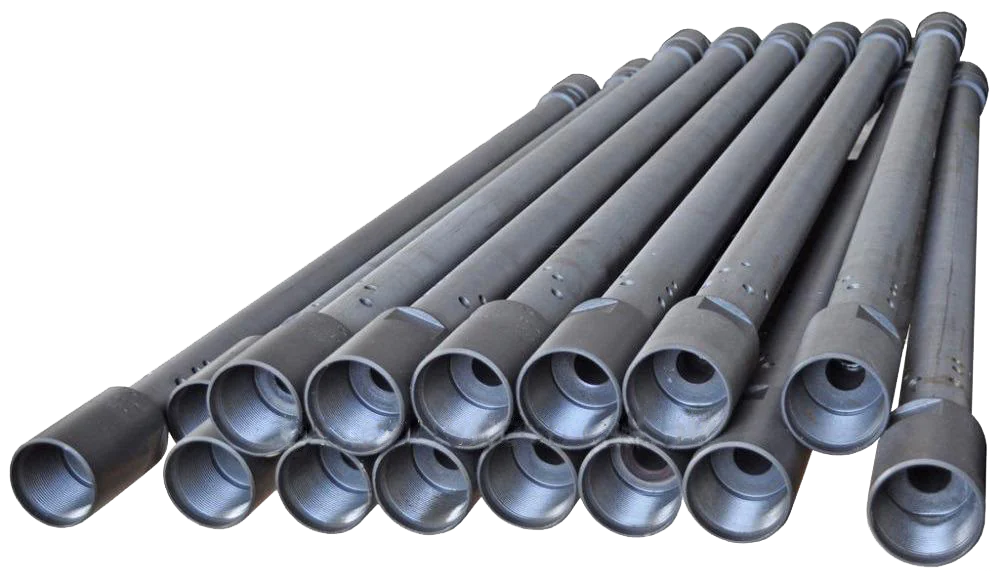

Обсадные и насосно-компрессорные трубы
Пусковые муфты
Газлифтные клапаны
—
—
—
—
—
—
—
—
—
—
—
—
—
Функциональные особенности программы

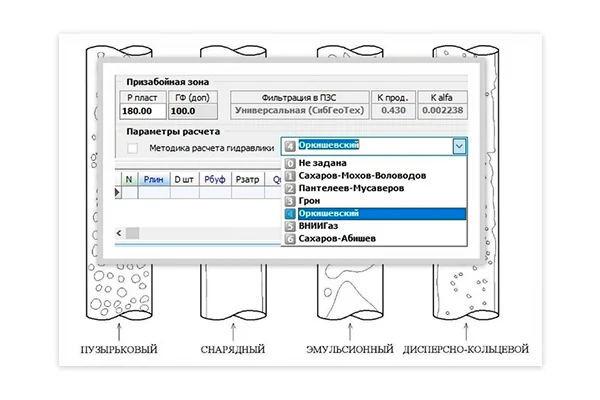

Физико-математическая модель газлифтной скважины включает в себя модели:
— Многопластовой призабойной зоны — Движения газа и газожидкостного потока по лифту — Многофазного штуцера — Газлифтного клапана
По каждой модели имеется возможность выбора различных аппроксимаций как зарубежных, так и отечественных авторов. В рамках адаптации ПО к условиям заказчика возможна выдача рекомендаций по выбору наиболее подходящих зависимостей.
При подборе компоновки подземного оборудования производится:

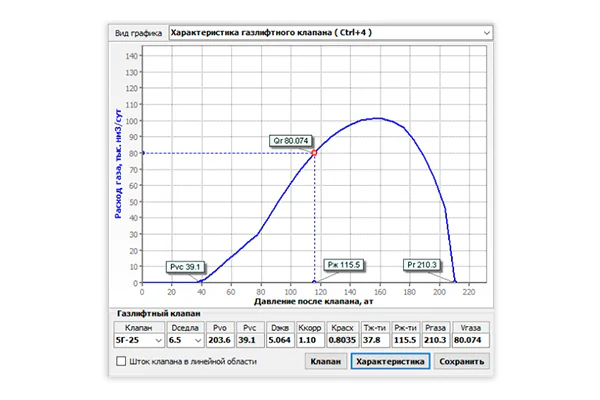

— Расчет глубин установки пусковых и рабочей точки инжекции газа — Подбор диаметра седла и давления зарядки газлифтных клапанов — Расчет требуемого ресурса и пускового давления закачиваемого газа

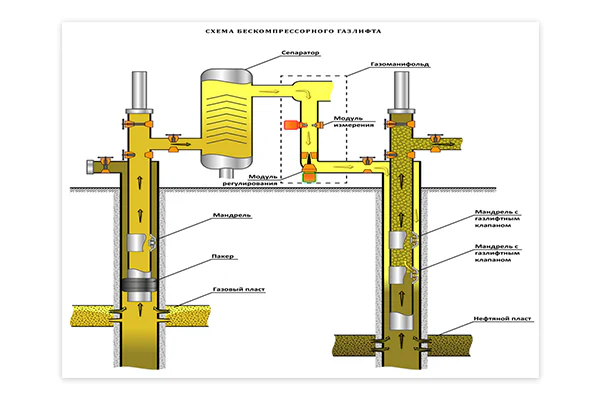

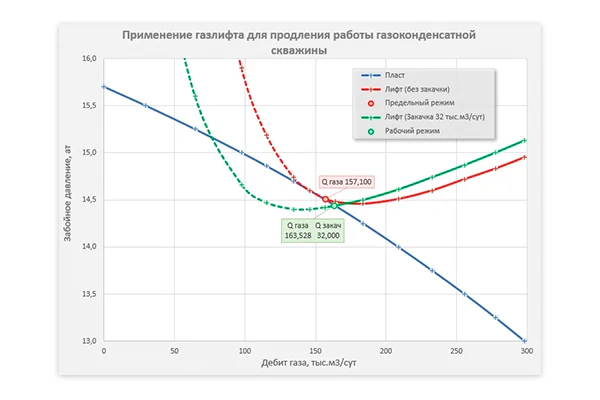

Использование газлифта в газоконденсатных скважинах позволяет продлить время их работы при снижении пластового давления или росте содержания жидкости (предотвратить самозадавливание).
Источником закачиваемого газа в том случае могут быть окружающие газодобывающие скважины с дополнительным наземным оборудованием для подготовки и распределения газа.
При моделировании закачки газа через гибкие НКТ (колтюбинг) с помощью передвижного азотного компрессорного агрегата производится:

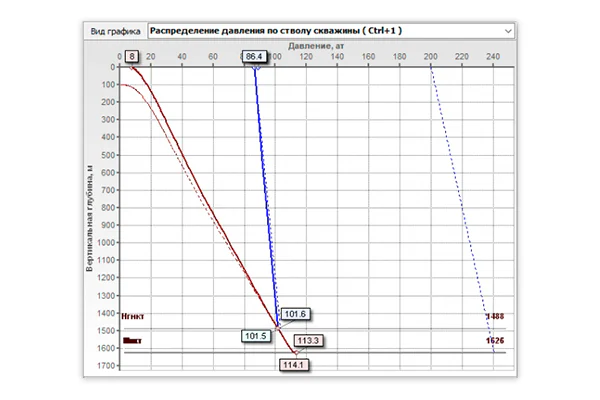

— Расчет потерь давления газа на полной длине ГНКТ (на барабане наземной части и спущенной подземной части) — Расчет распределения давления в НКТ — Расчет забойного давления — Пакетная обработка журнала замеров колтюбинга
Физико-математическая модель газлифтной скважины включает в себя модели:
— Многопластовой призабойной зоны — Движения газа и газожидкостного потока по лифту — Многофазного штуцера — Газлифтного клапана
По каждой модели имеется возможность выбора различных аппроксимаций как зарубежных, так и отечественных авторов. В рамках адаптации ПО к условиям заказчика возможна выдача рекомендаций по выбору наиболее подходящих зависимостей.
При подборе компоновки подземного оборудования производится:
— Расчет глубин установки пусковых и рабочей точки инжекции газа — Подбор диаметра седла и давления зарядки газлифтных клапанов — Расчет требуемого ресурса и пускового давления закачиваемого газа
Использование газлифта в газоконденсатных скважинах позволяет продлить время их работы при снижении пластового давления или росте содержания жидкости (предотвратить самозадавливание).
Источником закачиваемого газа в том случае могут быть окружающие газодобывающие скважины с дополнительным наземным оборудованием для подготовки и распределения газа.
При моделировании закачки газа через гибкие НКТ (колтюбинг) с помощью передвижного азотного компрессорного агрегата производится:
— Расчет потерь давления газа на полной длине ГНКТ (на барабане наземной части и спущенной подземной части) — Расчет распределения давления в НКТ — Расчет забойного давления — Пакетная обработка журнала замеров колтюбинга
Сравнение результатов моделирования освоения скважины колтюбингом
В 2017 году по 10 скважинам Приобского месторождения была произведена оценка точности моделирования путем сопоставления расчетных значений давлений и замеров глубинного манометра. Замеры давления в стволе скважины производились на протяжении всего периода освоения с помощью глубинных манометров типа АМТ-10* и визуализировались с помощью ПО "Манограф" ООО НПП "Грант". С помощью нашего модуля SGT Gaslift (FridaWK) производился расчет забойных давлений по поверхностным замерам циркуляционного давления, расхода газа и буферного давления скважины. Расчет производился с учетом гидравлических потерь давления в колонне гибких НКТ на поверхности (на барабане), по стволу скважины и перепаду давления на обратном клапане колонны ГНКТ.
Сравнение показывает, что даже в условиях динамических переходных процессов при освоении скважины расчеты SGT Gaslift (FridaWK), в основе которых лежат алгоритмы стационарных и квази-стационарных процессов, имеют хорошую точность.
Что рассчитывается при полном проектировании газлифтной скважины?
Полное проектирование состоит из двух последовательных этапов:
Подбор компоновки подземного оборудования, при котором рассчитывается общее количество точек инжекции газа, глубины их установки, диаметры седел и давления зарядки для заданного типа пусковых и рабочего газлифтных клапанов.
Расчет пускового режима работы скважины, при котором для заданного пускового давления рассчитывается необходимый ресурс газа высокого давления, необходимые сбросы давления для гарантированного закрытия пусковых клапанов, предполагаемое рабочие параметры (дебит жидкости, расход и давление газа).
Чем отличается расчет пускового и рабочего режима скважины?
Так как замена газлифтных клапанов производится без остановки и глушения скважины (с помощью канатной техники), то параметры рабочего режима рассчитываются на текущую обводненность продукции. Параметры пускового режима рассчитываются на 100% обводненность и плотность задавочной жидкости для возможности запуска скважины.
Есть ли возможность расчета многоточечной инжекции газа?
Да, SGT Gaslift умеет рассчитывать такие режимы работы. На практике они возникают при следующих условиях:
— Компоновка лифта с пусковыми муфтами вместо газлифтных клапанов
— Одновременная работа рабочего и пусковых газлифтных клапанов из-за изменений условий работы скважины или поломки клапана
— Прорыв свободного газа с забоя скважины
Как поведет себя газлифтная скважина при перебоях подачи газа высокого давления?
При прекращении подачи газа поднимающийся динамический уровень перекроет точки инжекции. Скважина остановится или продолжит работать фонтаном (естественным газлифтом). Так как одним из условий проектирования газлифтной компоновки с помощью SGT Gaslift является возможность перезапуска скважины, то при возобновлении подачи газа она должна будет автоматически запуститься.
Каковы особенности проектирования подземной компоновки газлифтной скважины при низком пластовом давлении?
Такие скважины характеризуются низким статическим уровнем жидкости в затрубном пространстве и меньшим количеством необходимых точек инжекции газа.. Для этих условий SGT Gaslift производит выбор первой (пусковой) точки инжекции с учетом необходимого заглубления под статический уровень для предотвращения прорыва закачиваемого газа в лифт. Дальнейший расчет производится стандартно.
Как производится расчет забойного давления при колтюбинге с использованием передвижного насосного агрегата?
Расчет производится по согласованной работе канала подачи рабочего агента (азот) и канала движения продукции скважины. По замеренным дебиту жидкости и циркуляционным параметрам (давление, температура и расход азота) рассчитываются потери на поверхностном участке (на барабане) и спущенной в скважину колонне ГНКТ. От оборудования низа ГНКТ производится расчет по лифту вниз до забоя и вверх до устья скважины. Дополнительно к забойному давлению рассчитывается и эквивалентный (гидравлический) дебит жидкости.
Хотите получить дополнительную информацию о SGT Gaslift (Frida WK)?
Внедрим и оптимизируем SGT Gaslift (Frida WK) для вашей организации:
Обучим пользователей Поможем в развертывании Интегрируем в информационную среду Обеспечим техническую поддержку на все время работы Дополним базу данных насосного оборудования используемым на Вашем предприятии
— — — — —
А также: Проведем моделирование освоения, исследования и работы скважин газлифтным способом эксплуатации.
