Программа для моделирования и оптимизации работы добывающих и нагнетательных скважин месторождений нефти и газа

SGT Well

Области применения:
добывающие нефтяные скважины (фонтан, газлифт, ЭЦН).
добывающие газовые и газоконденсатные скважины.
водозаборные скважины (ЭЦН)
нагнетательные скважины системы поддержания пластового давления, в том числе для ОРЗ.

—
—
—
—

Решаемые задачи

Анализ и выявление неэффективно работающего фонда добывающих и нагнетательных скважин
Расчет забойного давления фактического режима работы скважин по лифту и затрубному пространству
Расчет энергоэффективности и уменьшение удельного энергопотребления ЭЦН
Расчет труднозамеряемых параметров работы (дебит жидкости при высоком газосодержании и дебит свободного газа)
Расчет минимального дебита самозадавливания и скорости выноса жидкости обводненных газовых и газоконденсатных скважин.
Расчет влияния динамики пластового давления и давления в линии нефтегазосбора на работу скважины

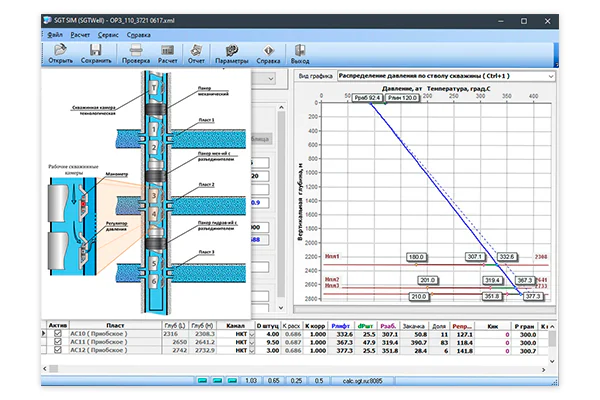

Расчет необходимого давления в линии водовода и диаметров устьевого и забойных штуцеров нагнетательных скважин для обеспечения заданной закачки по каждому пласту (ОРЗ)
Расчет потерь на обвязке скважины и выкидном коллекторе

Расчет забойного давления "сверху-вниз" по замеренным наземным параметрам (дебит, обводненность, буферное, затрубное и линейное давления, диаметр устьевого штуцера).

1. Обработка фактического режима работы скважины

2. Расчет согласованного режима работы скважины

Подбор оборудования насосной установки для заданных условий:

3. Расчет реакции скважины на изменение давления в линии нефтегазосбора

Расчет "снизу-вверх" согласованного режима работы (ПЗС, лифта, устьевого штуцера и выкидного коллектора) для заданной компоновки подземного оборудования и давления в линии нефтегазосбора.

Скриншот →

—

—

—

Режимы работы

—

—

—

—

—

—

—

—

—

—

Для отдельной скважины

Для куста скважин

Для площадки сбора продукции (ДНС, КСП)

Хотите получить бесплатный тестовый период SGT Well?

Оставить заявку

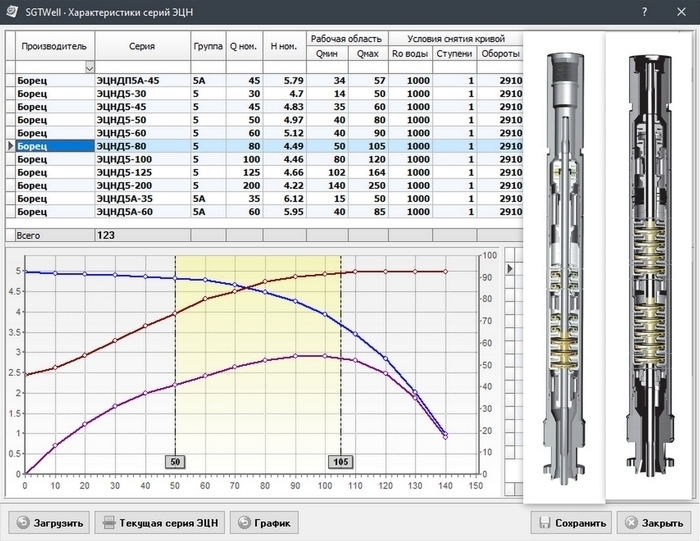

Актуальная база данных подземного оборудования:

Обсадные и насосно-компрессорные трубы

Газлифтные клапаны

Напорные и энергетические характеристики насосов ЭЦН

Параметры газосепараторов ЭЦН

Параметры электродвигателей ЭЦН

—

—

—

—

—

Обсадные и насосно-компрессорные трубы

Газлифтные клапаны

Напорные и энергетические характеристики насосов ЭЦН

Параметры газосепараторов ЭЦН

Параметры электродвигателей ЭЦН

—

—

—

—

—

Функциональные особенности программы

Физико-математическая модель добывающей скважины включает в себя модели:

— Многопластовой призабойной зоны (с учетом влияния свободного газа)
— Движения газожидкостного потока
— Барботажа газа в затрубном пространстве
— ЭЦН (поступенчатый расчет параметров)
— Многофазного штуцера
— Газлифтного клапана

Особенности моделирования скважин, оборудованных ЭЦН:

— Расчет движения продукции скважины через ЭЦН по модифицированной напорной кривой насоса, скорректированной по числу ступеней, скорости вращения вала двигателя и параметрам перекачиваемой среды
— Расчет энергоэффективности ЭЦН
— Расчет давления на приеме насоса через динамический уровень (с учетом барботажа газа)

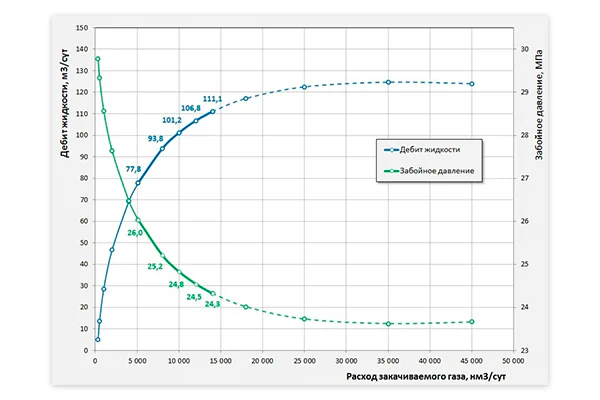

Модель газлифтной скважины позволяет рассчитывать:

— Глубины установки и параметры оборудования точек инжекции газа
— Требуемый ресурс и пусковое давления закачиваемого газа
— Характеристики точек инжекции газа (тип, диаметр и давление зарядки газлифтных клапанов)
— Плавное регулирование режима работы скважины

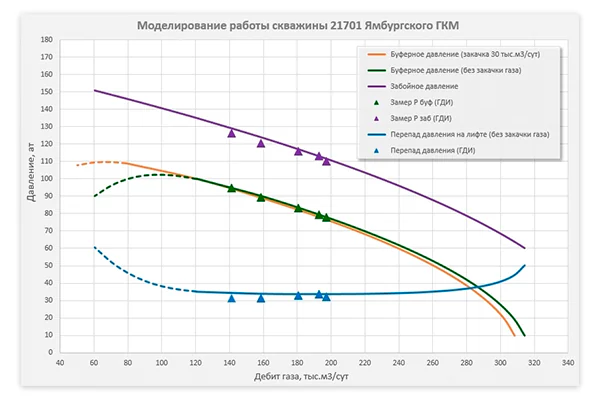

Модель газовой и газоконденсатной скважины позволяет рассчитывать:

— Потери давления по лифту (гидравлические и влияние жидкости)
— Минимальные дебиты самозадавливания обводненной скважины
— Скорости выноса жидкости с забоя скважины
— Мероприятия продления работы обводненной скважины

Особенности моделирования нагнетательной скважины:

— Модель многопластовой призабойной зоны (с учетом разрывных нарушений и раскрытия трещин коллектора)
— Расчет распределения давления по стволу скважины с учетом потерь на устьевом и забойных штуцерах
— Расчет распределения по пластам заданного на устье общего расхода воды (ОРЗ)
— Расчет устьевого давления нагнетания и диаметров забойных штуцеров для обеспечения заданного объема закачки по каждому пласту (ОРЗ)

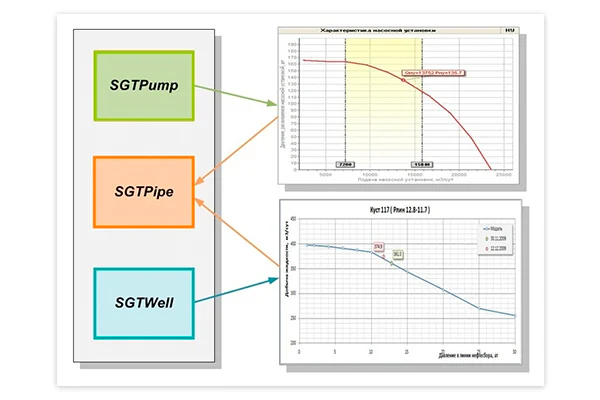

Программа SGT Well может работать как самостоятельный модуль, так и взаимодействуя с другими программами при проведении комплексного моделирования работы технологических линий НГДП:

SGT Pump — моделирование работы наземных насосов.
SGT Pipe — моделирование работы наземных трубопроводов.

Физико-математическая модель добывающей скважины включает в себя модели:

— Многопластовой призабойной зоны (с учетом влияния свободного газа)
— Движения газожидкостного потока
— Барботажа газа в затрубном пространстве
— ЭЦН (поступенчатый расчет параметров)
— Многофазного штуцера
— Газлифтного клапана

Особенности моделирования скважин, оборудованных ЭЦН:

— Расчет движения продукции скважины через ЭЦН по модифицированной напорной кривой насоса, скорректированной по числу ступеней, скорости вращения вала двигателя и параметрам перекачиваемой среды
— Расчет энергоэффективности ЭЦН
— Расчет давления на приеме насоса через динамический уровень (с учетом барботажа газа)

Модель газлифтной скважины позволяет рассчитывать:

— Глубины установки и параметры оборудования точек инжекции газа
— Требуемый ресурс и пусковое давления закачиваемого газа
— Характеристики точек инжекции газа (тип, диаметр и давление зарядки газлифтных клапанов)
— Плавное регулирование режима работы скважины

Модель газовой и газоконденсатной скважины позволяет рассчитывать:

— Потери давления по лифту (гидравлические и влияние жидкости)
— Минимальные дебиты самозадавливания обводненной скважины
— Скорости выноса жидкости с забоя скважины
— Мероприятия продления работы обводненной скважины

Особенности моделирования нагнетательной скважины:

— Модель многопластовой призабойной зоны (с учетом разрывных нарушений и раскрытия трещин коллектора)
— Расчет распределения давления по стволу скважины с учетом потерь на устьевом и забойных штуцерах
— Расчет распределения по пластам заданного на устье общего расхода воды (ОРЗ)
— Расчет устьевого давления нагнетания и диаметров забойных штуцеров для обеспечения заданного объема закачки по каждому пласту (ОРЗ)

Программа SGT Well может работать как самостоятельный модуль, так и взаимодействуя с другими программами при проведении комплексного моделирования работы технологических линий НГДП:

SGT Pump — моделирование работы наземных насосов.
SGT Pipe — моделирование работы наземных трубопроводов.

Вопросы и ответы

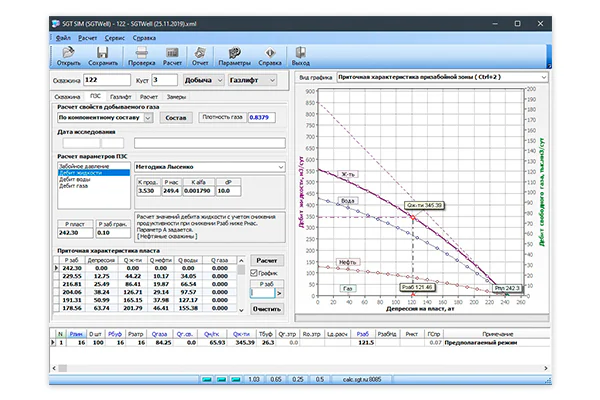

Да, учитывается. При формировании расчетной схемы можно выбрать различные аппроксимации. По умолчанию используется универсальная методика СибГеоТех, в которой рассчитывается снижение коэффициента продуктивности при давлении ниже давления насыщения в зависимости от газосодержания, обводненности, фазовой проницаемости по нефти и воде. Имеется возможность адаптации методики к свойствам флюидов и условиям месторождения заказчика.

При подготовке исходных данных имеется возможность загрузить данные инклинометрии ствола скважины. Так как расчет распределения давления по стволу скважины производится для вертикальной глубины, то предварительно формируются связанные массивы вертикальных и пробуренных глубин. Кроме этого, SGT Well предоставляет возможность визуализировать весь ствол скважины в вертикальной и горизонтальной проекциях.

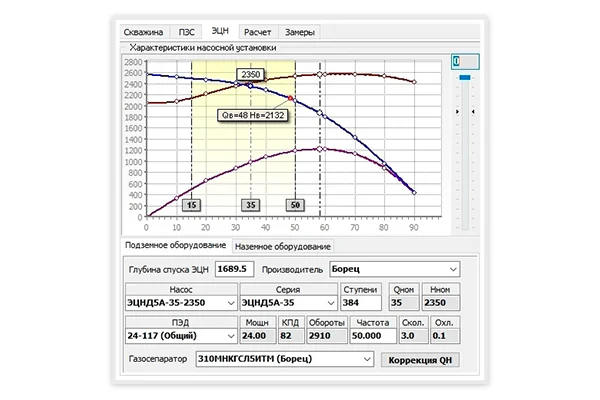

Расчет производится поступенчато (от приема до выкида насоса) для текущих термодинамических условий. Газосодержание на приеме насоса рассчитывается с учетом работы газосепаратора. Напор и подача каждой ступени корректируются на вязкость и газосодержание перекачиваемой среды и рассчитывается для нее развиваемое давление и потребляемая мощность. Накопительно рассчитывается суммарное давление и удельное энергопотребление ЭЦН.

Дебит скважины (газа, жидкости или ГЖС) можно оценить гидродинамически с разной степенью точности в зависимости от имеющихся исходных данных:

— Только поверхностные данные (буферное и затрубное давления)
— Дополнительно есть глубинные замеры (забойное давление, динамический уровень)
— Есть параметры разных режимов работы скважины, например при регулировании устьевым штуцером.

В скважину спускается пакерная компоновка для разделения пластов. В лифте на уровне каждого пласта располагаются скважинные камеры (мандрели) с установленными в них забойными штуцерами. С помощью SGT Well производится как первоначальный расчет диаметров штуцеров, так и их коррекция при изменении условий работы скважины. Замену забойных штуцеров можно производить без остановки скважины с помощью канатной техники.

SGT Well использует условные диаметры штуцеров для учета потерь давления не только на физическом штуцере, но и на поверхностном оборудовании в-целом (фонтанная арматура, штуцерная коробка, устьевой штуцер, выходной коллектор). При наличии достоверного замера давлений фактического режима можно рассчитать эквивалентные диаметры штуцирования и использовать их как характеристику конкретной обвязки скважины.

Хотите получить дополнительную информацию о SGT Well?

Оставить заявку

История использования и отзывы

Внедрим и оптимизируем SGT Well для вашей организации:

Обучим пользователей
Поможем в развертывании
Интегрируем в информационную среду
Обеспечим техническую поддержку на все время работы
Дополним базу данных насосного оборудования используемым на Вашем предприятии

—
—
—
—
—
